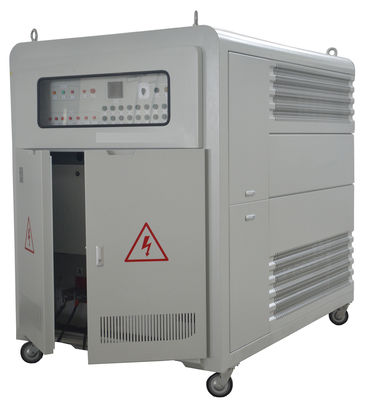

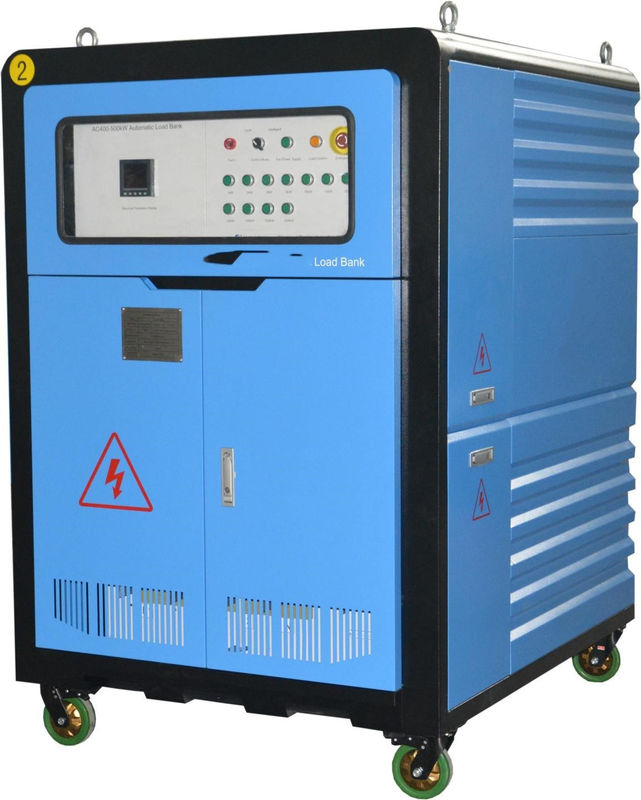

600KW Τράπεζα αντισταθμιστικού φορτίου ισχύος για δοκιμή γεννήτριας

Σχήμα

KL600

Ακρίβεια προβολής

Επίπεδο 0.5

Δύναμη ελέγχου

Εξωτερική ισχύς 380VAC 3 φάσης 4 καλώδιο 50Hz

Σύνδεση με σύρμα

Εισαγωγή της τράπεζας φορτίου - μπάρα βομβιστή (στέρι ζεύξης "Y") Ελέγχος της εισόδου ισχύος - τερματικό μπλοκ

Διασύνδεση επικοινωνίας

RS232/RS485

Απομόνωση

F

Τρόπος εργασίας

Συνεχή εργασία

Ψύξη

Δυναμική ατμόσφαιρα, οριζόντια είσοδος αέρα και άνω ψύξη καυσαερίων

Μεταφορές

Με ανυψωτικά μάτια και τροχονόμους

Χρώμα

Όπως οι απαιτήσεις του πελάτη ή ως το σχέδιο μας

Μέγεθος

1610*1250*1600mm L×W×H

Βάρος

800 κιλά

Θερμοκρασία περιβάλλοντος

-10°C~+50°C

Σχετική υγρασία

≤ 95%

Υψόμετρο

≤ 2500m

Ατμοσφαιρική πίεση

86 έως 106 kPa

Επικοινωνία

Σνάιντερ

Φυτίλια

MIRO

ΠΛΚ

Η Siemens

Επικαιροποιημένο κουμπί

ABB

Ρέλε

OMRON

Αντίσταση από κράμα

Κίνγκγουεϊ

Λογισμικό επεξεργασίας δεδομένων

Κίνγκγουεϊ

1) 3 γραμμή LED πολυλειτουργικό μετρητή μπορεί να εμφανίσει σε πραγματικό χρόνο τάση και ρεύμα τριών φάσεων και κάθε φάση, αντίσταση ισχύος, συντελεστής ισχύος, φαινομενική ισχύς, συχνότητα και χρόνο λειτουργίας του συστήματος παραγωγής.

2) Ο χρήστης μπορεί να προκαθορίσει την ισχύ και στη συνέχεια να πατήσει το κουμπί master load.

3) Τρόπος ελέγχου: ο χρήστης μπορεί να επιλέξει τοπικό έλεγχο ή έξυπνο έλεγχο (μέσω υπολογιστή)

4) Διακόλληση λειτουργίας ελέγχου: υπάρχει διακόπτης στον πίνακα ελέγχου για την επιλογή της λειτουργίας ελέγχου, η άλλη λειτουργία ελέγχου είναι άκυρη εάν ο χρήστης επιλέξει μία λειτουργία ελέγχου.

1) Να έχετε κουμπί έκτακτης ανάγκης.

2) Σε περίπτωση υπερφόρτωσης, υπερθέρμανσης, βραχυκύκλωσης, η τράπεζα φορτίου θα αφαιρέσει αυτόματα το φορτίο και θα δώσει συναγερμό.

3) Προστασία του ανεμιστήρα: η τράπεζα φορτίου δεν μπορούσε να φορτωθεί πριν από την ενεργοποίηση του ανεμιστήρα.

4) Δίνετε συναγερμό όταν κάποιος ανεμιστήρας είναι μη φυσιολογικός ή δεν έχει επαρκή όγκο αέρα κλπ.

5) Ασφαλιστικό κουμπί: υπάρχουν ορισμένα κουμπιά προστασίας που μπορούν να απενεργοποιηθούν σε περίπτωση ψευδούς συναγερμού ή για ειδικές απαιτήσεις.

1) Αυτόματο φορτίο: Ο χρήστης μπορεί να ορίσει αρκετές περιόδους ισχύος και διάρκειας και με τη σειρά του 0%→25%→50%→75%→100% ή 110% στη συνέχεια →75%→50%→25%→0%. κλπ. για να πραγματοποιήσει αυτόματη δοκιμή φορτίου.

2) Μπορεί να πραγματοποιεί παράλληλες δοκιμές για διάφορες μονάδες.

3) Τα δεδομένα μπορούν να αποθηκευτούν, θα μπορούσαν να εμφανίσουν δεδομένα σε πραγματικό χρόνο και δεδομένα ιστορικού.

4) Τα διαγράμματα και τα γραφικά μπορούν να εξάγονται σε μορφή JPG ενώ τα δεδομένα που εξάγονται σε μορφή Excel και Word μπορούν να εκτυπωθούν.

Περιγραφή του συμβόλου του μετρητή: Κατά τη διαδικασία φόρτωσης, το μηχάνημα μπορεί να εμφανίζει παράμετροι σε πραγματικό χρόνο με τη χρήση μετρητών.

Δείχνει το χώρο λειτουργίας του οργάνου, το βασικό διάγραμμα είναι ως εξής: Το όργανο έχει τα άνω, τα μεσαία και τα κάτω τρία παράθυρα εμφάνισης, κάθε τιμή και σύμβολο μονάδας σχηματίζουν τα δεδομένα.Το επάνω παράθυρο δείχνει 100.0V, δηλαδή η τάση φάσης Α είναι 100V.

F1, F2 και στο κάτω μέρος, μπορείτε να αλλάξετε τρία παράθυρα και ανακύκλωση παράμετρα εμφάνισης.
Αγγλικά σύμβολα που σημαίνουν:
V: σύμβολο τάσης φάσης· Μονάδα: V και σε συνδυασμό με K, M έως kV MeV·
V LL: δύο σύμβολα υποδηλώνουν τάση γραμμής· Μονάδα: V και σε συνδυασμό με K, M έως kV MV·
Α: Σύμβολο ρεύματος· Μονάδα: Α και σε συνδυασμό με K, M έως kA, MA·
W: σύμβολο ενεργού ισχύος· Μονάδα: W και σε συνδυασμό με K, M σε kW, MW·
Var: σύμβολο αντιδραστικής ισχύος· μονάδα: Var και σε συνδυασμό με K, M σε kvar, Mvar·
VA: Σύμβολο φαινομενικής ισχύος· Μονάδα: VA και συνδυασμός K, M kVA, MVA·
Hz: Σύμβολο συχνότητας. Μονάδα: Hertz.
PF: σύμβολο του συντελεστή ισχύος·
Ε: σύμβολα ενέργειας· Μονάδα: Ep (ενεργή ισχύς) kWh, Eq (αντιδραστική ενέργεια) kVAh, Es (φαινομενική ισχύς) kVA,
3P3L: 3 φάσεις 3 καλωδίων δύο συστατικά·
3V3A: Τρία στοιχεία τριών αγωγών τριών φάσεων·
3P4L: τριστάσιο τετρασύρματο.
