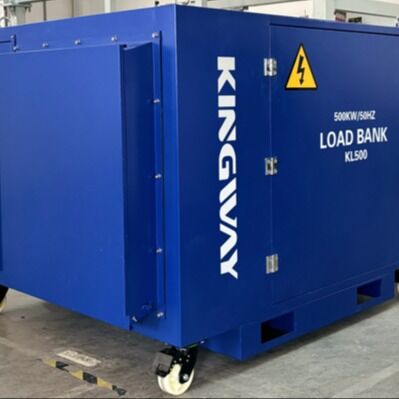

Φορητό Συγκρότημα Αντιστατικού Φορτίου Υψηλής Ακρίβειας Συμπαγής Σχεδίαση

1. Ορισμός

2. Αρχή λειτουργίας

• Τύπος αντίστασης (πιο συχνός): Το ηλεκτρικό ρεύμα διέρχεται από αντίσταση ισχύος και μετατρέπει την ενέργεια σε θερμότητα μέσω της επίδρασης Joule, ψύξη με αναγκαστική ψύξη αέρα ή νερού.Παράγοντας ισχύος = 1.0.
• Τύπος επαγωγικού: Οι επαγωγικές σπείρες καταναλώνουν αντιδραστική ενέργεια για να προσομοιώσουν φορτία κινητήρα και μετασχηματιστή μεσυντελεστής ισχύος καθυστέρησης.
• Τύπος χωρητικότητας: Οι πυκνωτές παρέχουν χωρητική αντιδραστική ισχύ για αντιστάθμιση ισχύος και προσομοίωση φιλτραρίσματος με超前 κορυφαίο συντελεστή ισχύος.
• Συνδυασμένος τύπος RLC: Ενσωματωμένα αντίστατα, επαγωγικά και χωρητικά φορτία μερυθμιζόμενος συντελεστής ισχύος (0,1·1,0)για την προσομοίωση σύνθετων συνθηκών εργασίας.

3Κεντρική δομή

• Συστατικά φορτίου: αντίσταση / επαγωγός / μονάδες πυκνότητας
• Σύστημα ελέγχου: Εγχειρίδιο / PLC / τηλεχειριστήριο, ρυθμιστικό βήμα και συνεχές φορτίο
• Μέτρα μέτρησης: Παρακολούθηση τάσης, ρεύματος, συχνότητας, ισχύος, συντελεστή ισχύος και θερμοκρασίας
• Σύστημα ψύξης: Εγκαταστατική ψύξη αέρα (μεταφορτώμενος τύπος) / ψύξη νερού (υψηλής ισχύος και μακράς διάρκειας λειτουργίας)
• Δραστηριότητες προστασίας: Υπερστροφή, υπερθερμοκρασία, απώλεια φάσης, βραχυκύκλωμα και έκτακτη διακοπή

4. Κατανομή

• Σύμφωνα με τα χαρακτηριστικά φορτίου: Αντίσταση, επαγωγική, χωρητική, συνδυασμένη RLC
• Κατά επίπεδο τάσης: χαμηλή τάση (400V/690V), μέση και υψηλή τάση (3kV/6kV/10kV)
• Κατά το είδος εγκατάστασης: Μεταφορτωτής / τροχόσπιτος, οδοντωτής / σταθερός τύπος
• Κατά λειτουργία: τύπος εναλλασσόμενου ρεύματος, τύπος συνεχούς ρεύματος, τύπος αρμονικής προσομοίωσης, τύπος ευφυούς προγραμματισμού

5. Κύρια εφαρμογές

1. Δοκιμές γεννήτριας EDG / MTG
   Δοκιμή μεταβατικού φορτίου πλήρους φορτίου και σταδιακού φορτίου· επαλήθευση της μεταβατικής απόκρισης συχνότητας και τάσης· μακροπρόθεσμη δοκιμή αντοχής πλήρους φορτίου για αύξηση της θερμοκρασίας, κατανάλωση καυσίμου και βαθμονόμηση των ρυθμίσεων προστασίας·δοκιμή παράλληλου και κατανομής φορτίου.
2. Δοκιμή UPS και μετατροπέα
   Δοκιμή απόδοσης διακόπτη ισχύος, διάρκειας αντιστάθμισης, χωρητικότητας φορτίου και αρμονικής καταστολής.
3. Δοκιμή μπαταρίας και αποθήκευσης ενέργειας
   Δοκιμή χωρητικότητας, μέτρηση καμπύλης εκκένωσης, ανάλυση εσωτερικής αντίστασης και επαλήθευση προστασίας BMS.
4. Εφαρμογή υπεράκτιας και ανθεκτικής σε έκρηξη
5. Με:Ex'e, ζώνη 2, IIA T3, IP65για την τακτική συντήρηση φορτίου των εξωτερικών EDG/MTG που είναι τοποθετημένα σε πατινάζ, αποφεύγοντας την κατάθεση άνθρακα και την υγρή φιάλη που προκαλείται από λειτουργία χωρίς φορτίο ή με ελαφρύ φορτίο.
6. Νέα ενεργειακή βιομηχανία
   Απορρόφηση ενέργειας για μετατροπέα αιολικού και φωτοβολταϊκού ρεύματος, δοκιμή προσαρμοστικότητας στο δίκτυο.

6Βασικές τεχνικές παραμέτρους

7Συνοπτική
